Batterie à batterie ou batterie à onduleur, connecteurs Amphenol SURLOK ou M8, section 25mm² ou plus fine : le câblage parallèle n'est pas standardisé d'une marque à l'autre. Ce guide résume, marque par marque, ce qu'il faut vérifier avant de commander.
Pourquoi il n'existe pas de câble parallèle universel
Chaque fabricant de batteries lithium (LiFePO4) définit son propre connecteur, sa polarité et parfois sa propre logique de communication (RS485, CAN bus) entre modules. Un câble mécaniquement compatible mais électriquement mal adapté peut créer une chute de tension, un défaut de communication entre le BMS des batteries, ou dans le pire des cas un point chaud sur la connexion.
Compatibilité par marque

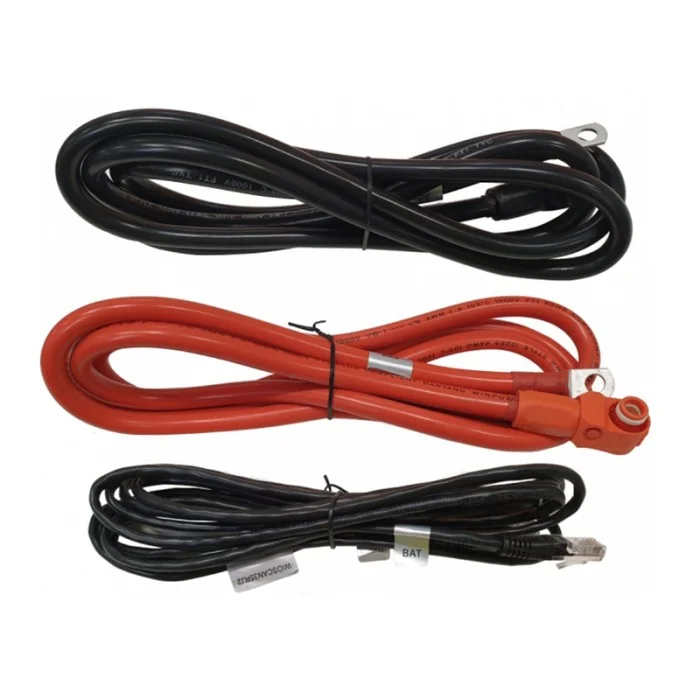

- Pylontech (US2000, US3000, US5000...) : connecteurs Amphenol SURLOK pour la liaison de puissance batterie-à-batterie, et câble de communication RJ45 dédié (batterie-à-batterie et batterie-à-onduleur, avec des rôles différents selon le sens).
- BYD (Battery-Box) : liaison de puissance également au format Amphenol pour la plupart des modules, avec une longueur de câble à adapter selon l'empilement vertical ou horizontal des modules.
- Goodwe (Lynx Home) : connectique propre à la gamme, à vérifier précisément selon le modèle d'onduleur associé.
- Sunsynk (IP65 et gammes intérieures) : kits de câblage dédiés selon la configuration d'expansion visée (jusqu'à plusieurs modules en parallèle).
- Dyness, Sofar (GTX), Growatt (ARK), Zucchetti (ZSX), Pytes, Turbo Energy, AP Systems : chaque marque a ses propres références de câbles parallèles et de communication ; se référer à la fiche produit correspondant précisément au modèle de batterie et, si besoin, à l'onduleur associé.
En cas de doute sur la compatibilité exacte avec votre configuration (marque, modèle, nombre de modules en parallèle), contactez notre service client avant de commander. Si aucune référence standard ne correspond à votre installation, notre configurateur de câbles sur mesure permet de définir la longueur et les connecteurs adaptés.
Ce qui ne change pas d'une marque à l'autre

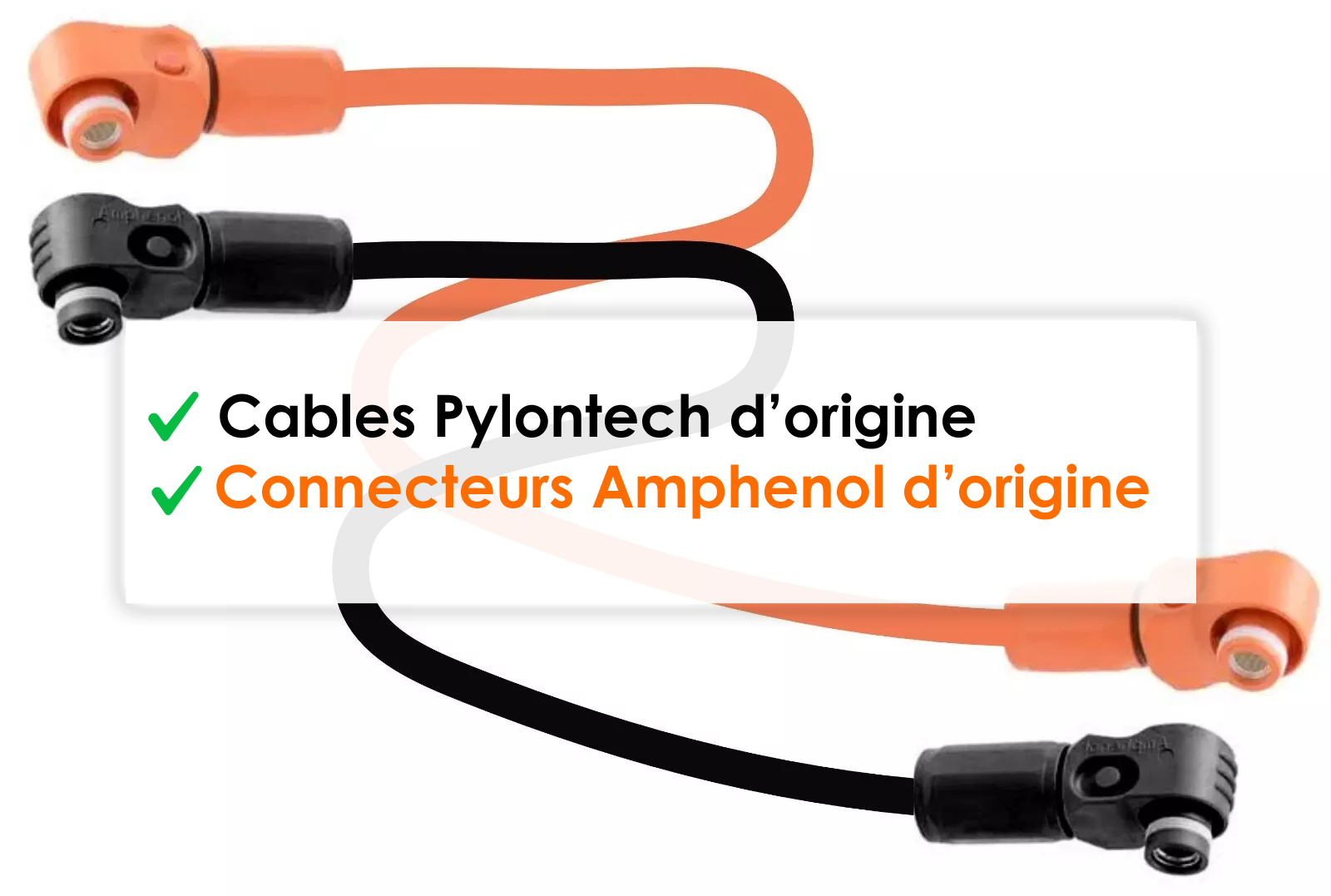

Indépendamment de la marque, deux critères restent déterminants pour la sécurité et la durée de vie de l'installation : une section de cuivre suffisante pour le courant réellement délivré par le pack de batteries, et des connecteurs d'origine (plutôt que des équivalents génériques) pour garantir un contact électrique stable dans la durée.
